データ構造

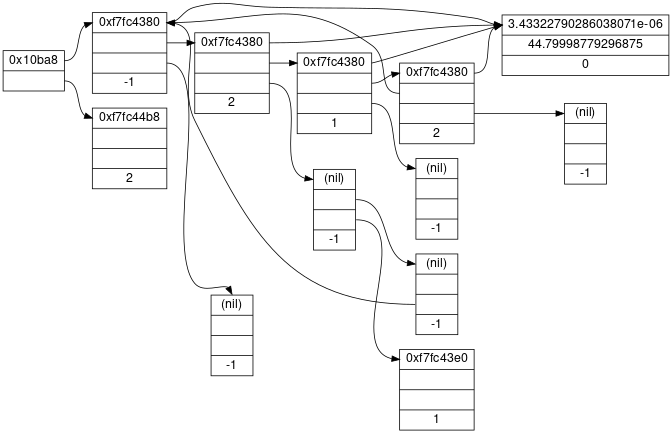

グラフファイルは、標準の DBX デバッガーに対する LDBX グラフィカルインターフェイスを持つセッションから自動的に生成されました。ノードには record のシェイプが描画されています。このシェイプのラベルは、テーブルとして書式設定された、入れ子状の水平および垂直ボックスリストとして特別に解釈されます。record ラベルでは、中かっこ { } がリストを囲み、縦棒 | がリストアイテムを区切り、<sym> がエッジをアタッチするためのポート識別子を作成します。エッジには、id 属性も付けられています。このファイルでは具体的に示されていませんが、こうした属性では、同じノードペア間の複数の（並列）エッジを参照できます。
[入力 .gv ファイル] [SVG] [ラスタイメージ]
datastruct.gv.txt
digraph g {
fontname="Helvetica,Arial,sans-serif"
node [fontname="Helvetica,Arial,sans-serif"]
edge [fontname="Helvetica,Arial,sans-serif"]
graph [
rankdir = "LR"
];
node [
fontsize = "16"
shape = "ellipse"
];
edge [
];
"node0" [
label = "<f0> 0x10ba8| <f1>"
shape = "record"
];
"node1" [
label = "<f0> 0xf7fc4380| <f1> | <f2> |-1"
shape = "record"
];
"node2" [
label = "<f0> 0xf7fc44b8| | |2"
shape = "record"
];
"node3" [
label = "<f0> 3.43322790286038071e-06|44.79998779296875|0"
shape = "record"
];
"node4" [
label = "<f0> 0xf7fc4380| <f1> | <f2> |2"
shape = "record"
];
"node5" [
label = "<f0> (nil)| | |-1"
shape = "record"
];
"node6" [
label = "<f0> 0xf7fc4380| <f1> | <f2> |1"
shape = "record"
];
"node7" [
label = "<f0> 0xf7fc4380| <f1> | <f2> |2"
shape = "record"
];
"node8" [
label = "<f0> (nil)| | |-1"
shape = "record"
];
"node9" [
label = "<f0> (nil)| | |-1"
shape = "record"
];
"node10" [
label = "<f0> (nil)| <f1> | <f2> |-1"
shape = "record"
];
"node11" [
label = "<f0> (nil)| <f1> | <f2> |-1"
shape = "record"
];
"node12" [
label = "<f0> 0xf7fc43e0| | |1"
shape = "record"
];
"node0":f0 -> "node1":f0 [
id = 0
];
"node0":f1 -> "node2":f0 [
id = 1
];
"node1":f0 -> "node3":f0 [
id = 2
];
"node1":f1 -> "node4":f0 [
id = 3
];
"node1":f2 -> "node5":f0 [
id = 4
];
"node4":f0 -> "node3":f0 [
id = 5
];
"node4":f1 -> "node6":f0 [
id = 6
];
"node4":f2 -> "node10":f0 [
id = 7
];
"node6":f0 -> "node3":f0 [
id = 8
];
"node6":f1 -> "node7":f0 [
id = 9
];
"node6":f2 -> "node9":f0 [
id = 10
];
"node7":f0 -> "node3":f0 [
id = 11
];
"node7":f1 -> "node1":f0 [
id = 12
];
"node7":f2 -> "node8":f0 [
id = 13
];
"node10":f1 -> "node11":f0 [
id = 14
];
"node10":f2 -> "node12":f0 [
id = 15
];
"node11":f2 -> "node1":f0 [
id = 16
];
}Copyright © 1996-2004 AT&T. All rights reserved.
