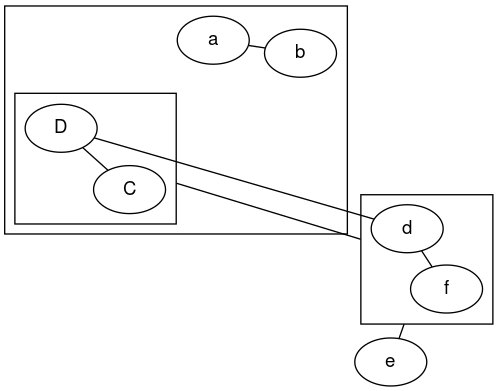

無向グラフクラスター
fdp レイアウトプログラムは、ノードとクラスター間、クラスター間のエッジをサポートします。クラスターをエンドポイントとするエッジを作成するには、fdp は例のように、ノードとクラスターサブグラフの両方に、プレフィックス cluster が付いた同一の名前があるという規則に依存しています。
[入力 .gv ファイル] [SVG] [ラスター画像]
fdpclust.gv.txt
graph G {
fontname="Helvetica,Arial,sans-serif"
node [fontname="Helvetica,Arial,sans-serif"]
edge [fontname="Helvetica,Arial,sans-serif"]
layout=fdp
e
subgraph clusterA {
a -- b;
subgraph clusterC {
C -- D;
}
}
subgraph clusterB {
d -- f
}
d -- D
e -- clusterB
clusterC -- clusterB
