イントラネットレイアウト

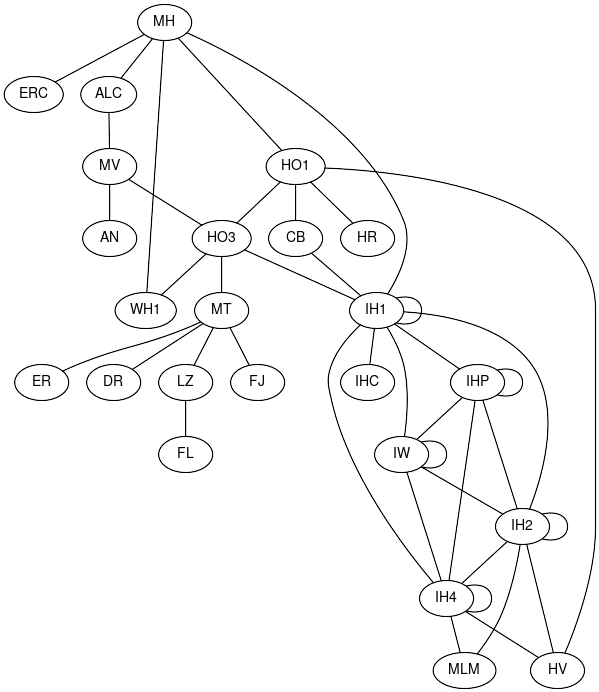

これはイントラネットのグラフです。IHP、IW、IH1、IH2、IH4ノード間で完全接続のサブグラフを作成するためにサブグラフを使用する方法は注目に値します。
[入力.gv ファイル] [SVG] [ラスターイメージ]
inet.dot.txt
strict graph ip_map {
fontname="Helvetica,Arial,sans-serif"
node [fontname="Helvetica,Arial,sans-serif"]
edge [fontname="Helvetica,Arial,sans-serif"]
MH -- { ERC ALC WH1 HO1 IH1 };
ALC -- MV -- AN;
MV -- HO3 -- WH1;
HO3 -- MT;
MT -- LZ -- FL;
MT -- FJ;
MT -- ER;
HO1 -- HR;
MT -- DR;
HO1 -- CB -- IH1 -- IHC;
HO1 -- HV;
{IHP IW IH1 IH2 IH4 } -- {IHP IW IH1 IH2 IH4 };
{IH4 IH2} -- {MLM HV};
HO1 -- HO3;
HO3 -- IH1;
}Copyright © 1996 AT&T. All rights reserved.
