グリッド

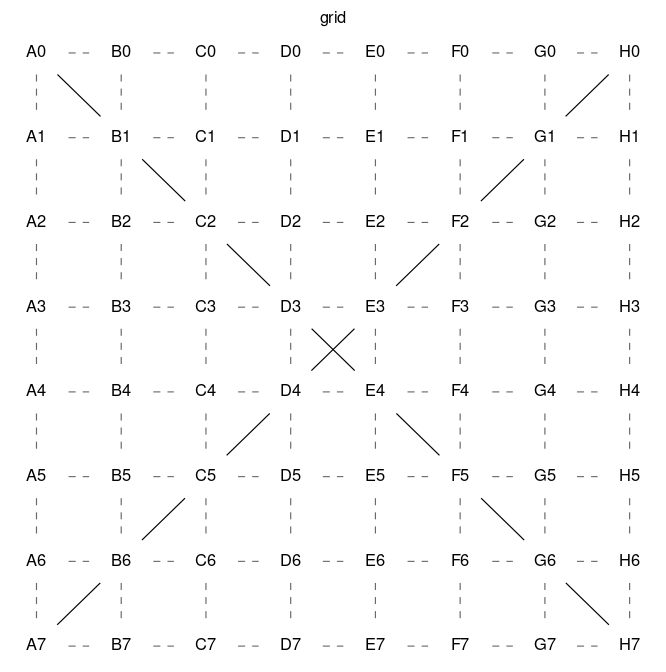

レイアウトエンジンは、多くの場合、ノードを望ましくない場所に配置します。重み付けされた不可視のエッジにより、ノードの位置を制御できます。このグラフは、重み付けされたノードの剛体グリッドと、グリッド上の任意のパスを定義します。

ノードの名前を変更して非表示にして、マトリックスまたはテーブルのように見えるグラフを作成できます。

grid.gv.txt

graph grid
{
	fontname="Helvetica,Arial,sans-serif"
	node [fontname="Helvetica,Arial,sans-serif"]
	edge [fontname="Helvetica,Arial,sans-serif"]
	layout=dot
	label="grid"
	labelloc = "t"
	node [shape=plaintext]
	// arbitrary path on rigid grid
	A0 -- B1 -- C2 -- D3 -- E4 -- F5 -- G6 -- H7
	H0 -- G1 -- F2 -- E3 -- D4 -- C5 -- B6 -- A7

	edge [weight=1000 style=dashed color=dimgrey]

	// uncomment to hide the grid
	//edge [style=invis]

	A0 -- A1 -- A2 -- A3 -- A4 -- A5 -- A6 -- A7
	B0 -- B1 -- B2 -- B3 -- B4 -- B5 -- B6 -- B7
	C0 -- C1 -- C2 -- C3 -- C4 -- C5 -- C6 -- C7
	D0 -- D1 -- D2 -- D3 -- D4 -- D5 -- D6 -- D7
	E0 -- E1 -- E2 -- E3 -- E4 -- E5 -- E6 -- E7
	F0 -- F1 -- F2 -- F3 -- F4 -- F5 -- F6 -- F7
	G0 -- G1 -- G2 -- G3 -- G4 -- G5 -- G6 -- G7
	H0 -- H1 -- H2 -- H3 -- H4 -- H5 -- H6 -- H7

	rank=same {A0 -- B0 -- C0 -- D0 -- E0 -- F0 -- G0 -- H0}
	rank=same {A1 -- B1 -- C1 -- D1 -- E1 -- F1 -- G1 -- H1}
	rank=same {A2 -- B2 -- C2 -- D2 -- E2 -- F2 -- G2 -- H2}
	rank=same {A3 -- B3 -- C3 -- D3 -- E3 -- F3 -- G3 -- H3}
	rank=same {A4 -- B4 -- C4 -- D4 -- E4 -- F4 -- G4 -- H4}
	rank=same {A5 -- B5 -- C5 -- D5 -- E5 -- F5 -- G5 -- H5}
	rank=same {A6 -- B6 -- C6 -- D6 -- E6 -- F6 -- G6 -- H6}
	rank=same {A7 -- B7 -- C7 -- D7 -- E7 -- F7 -- G7 -- H7}
}
// grid.dot by Costa Shulyupin

プレイグラウンドで編集
