同期デジタル階層

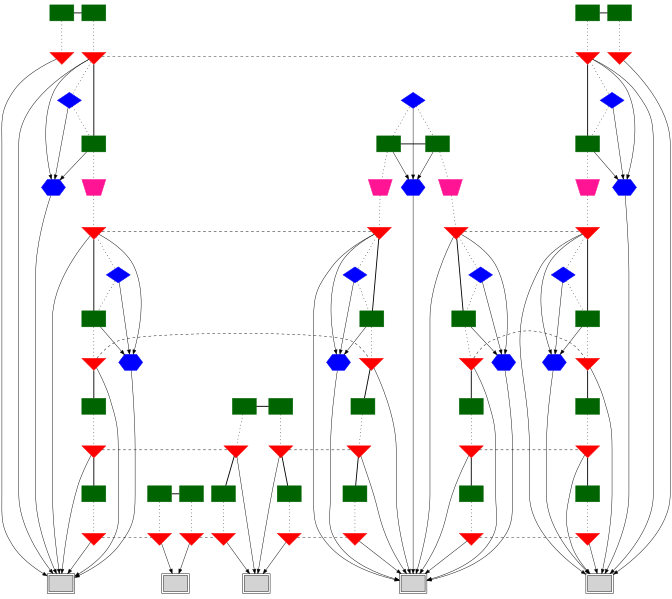

SDH（同期デジタル階層）ネットワーク内のオブジェクト間の関係の図です。このグラフは、単一のグラフで多数のセマンティック関係を示すために作成されました。
グラフファイルでは、グローバルページサイズ、グラフレイアウトサイズ、アスペクト比（許可されたレイアウトサイズを埋める）、および中央揃えの設定により、レイアウトが幅 7.5 インチ、高さ 7 インチのボックスに配置され、正確に 8.5 x 11 ページの中央に配置されることになります。デフォルトのノードは、ラベルのないノードを描画することです。サブグラフは、レイアウト内の同じランク（レベル）に配置されるノードのセットをマークし、ノードまたはエッジ属性の初期化のローカルスコープとして使用されます。
[入力 .gv ファイル] [SVG] [ラスタ画像]
sdh.gv.txt
digraph G {
graph[page="8.5,11",ratio=fill,center=1];
node[style=filled,label=""];
subgraph ds3CTP {
rank = same;
node[shape=box,color=darkgreen];
ds3CTP_1_1;
ds3CTP_1_2;
ds3CTP_5_1;
ds3CTP_5_2;
}
subgraph t3TTP {
rank = same;
node[shape=invtriangle,color=red];
t3TTP_1_1;
t3TTP_5_2;
}
subgraph vc3TTP {
rank = same;
node[shape=invtriangle,color=red];
vc3TTP_1_2;
vc3TTP_5_1;
}
subgraph fabric {
rank = same;
node[shape=hexagon,color=blue];
fabric_1_2;
fabric_4_1;
fabric_5_1;
}
subgraph xp {
rank = same;
node[shape=diamond,color=blue];
xp_1_2;
xp_4_1;
xp_5_1;
}
subgraph au3CTP {
rank = same;
node[shape=box,color=darkgreen];
au3CTP_1_2;
au3CTP_4_1;
au3CTP_4_2;
au3CTP_5_1;
}
subgraph aug {
rank = same;
node[shape=invtrapezium,color=deeppink];
aug_1_2;
aug_4_1;
aug_4_2;
aug_5_1;
}
subgraph protectionTTP {
rank = same;
node[shape=invtriangle,color=red];
prTTP_1_2;
prTTP_4_1;
prTTP_4_2;
prTTP_5_1;
}
subgraph protectionGroup {
rank = same;
node[shape=hexagon,color=blue];
pg_1_2;
pg_4_1;
pg_4_2;
pg_5_1;
}
subgraph protectionUnit {
rank = same;
node[shape=diamond,color=blue];
pu_1_2;
pu_4_1;
pu_4_2;
pu_5_1;
}
subgraph protectionCTP {
node[shape=box,color=darkgreen];
prCTP_1_2;
prCTP_4_1;
prCTP_4_2;
prCTP_5_1;
}
subgraph msTTP {
rank = same;
node[shape=invtriangle,color=red];
msTTP_1_2;
msTTP_4_1;
msTTP_4_2;
msTTP_5_1;
}
subgraph msCTP {
rank = same;
node[shape=box,color=darkgreen];
msCTP_1_2;
msCTP_3_1;
msCTP_3_2;
msCTP_4_1;
msCTP_4_2;
msCTP_5_1;
}
subgraph rsTTP {
rank = same;
node[shape=invtriangle,color=red];
rsTTP_1_2;
rsTTP_3_1;
rsTTP_3_2;
rsTTP_4_1;
rsTTP_4_2;
rsTTP_5_1;
}
subgraph rsCTP {
rank = same;
node[shape=box,color=darkgreen];
rsCTP_1_2;
rsCTP_2_1;
rsCTP_2_2;
rsCTP_3_1;
rsCTP_3_2;
rsCTP_4_1;
rsCTP_4_2;
rsCTP_5_1;
}
subgraph spiTTP {
rank = same;
node[shape=invtriangle,color=red];
spiTTP_1_2;
spiTTP_2_1;
spiTTP_2_2;
spiTTP_3_1;
spiTTP_3_2;
spiTTP_4_1;
spiTTP_4_2;
spiTTP_5_1;
}
subgraph me {
rank = same;
node[shape=box,peripheries=2];
me_1;
me_2;
me_3;
me_4;
me_5;
}
subgraph client_server {
edge[style=dotted,dir=none,weight=100];
ds3CTP_1_1->t3TTP_1_1;
ds3CTP_1_2->vc3TTP_1_2;
au3CTP_1_2->aug_1_2->prTTP_1_2;
prCTP_1_2->msTTP_1_2;
msCTP_1_2->rsTTP_1_2;
rsCTP_1_2->spiTTP_1_2;
rsCTP_2_1->spiTTP_2_1;
rsCTP_2_2->spiTTP_2_2;
msCTP_3_1->rsTTP_3_1;
rsCTP_3_1->spiTTP_3_1;
msCTP_3_2->rsTTP_3_2;
rsCTP_3_2->spiTTP_3_2;
au3CTP_4_1->aug_4_1->prTTP_4_1;
prCTP_4_1->msTTP_4_1;
msCTP_4_1->rsTTP_4_1;
rsCTP_4_1->spiTTP_4_1;
au3CTP_4_2->aug_4_2->prTTP_4_2;
prCTP_4_2->msTTP_4_2;
msCTP_4_2->rsTTP_4_2;
rsCTP_4_2->spiTTP_4_2;
ds3CTP_5_1->vc3TTP_5_1;
au3CTP_5_1->aug_5_1->prTTP_5_1;
prCTP_5_1->msTTP_5_1;
msCTP_5_1->rsTTP_5_1;
rsCTP_5_1->spiTTP_5_1;
ds3CTP_5_2->t3TTP_5_2;
}
subgraph trail {
edge[style=dashed,dir=none];
vc3TTP_1_2->vc3TTP_5_1;
prTTP_1_2->prTTP_4_1;
prTTP_4_2->prTTP_5_1;
msTTP_1_2->msTTP_4_1;
msTTP_4_2->msTTP_5_1;
rsTTP_1_2->rsTTP_3_1;
rsTTP_3_2->rsTTP_4_1;
rsTTP_4_2->rsTTP_5_1;
spiTTP_1_2->spiTTP_2_1;
spiTTP_2_2->spiTTP_3_1;
spiTTP_3_2->spiTTP_4_1;
spiTTP_4_2->spiTTP_5_1;
}
subgraph contain {
pu_1_2->pg_1_2;
pu_4_1->pg_4_1;
pu_4_2->pg_4_2;
pu_5_1->pg_5_1;
xp_1_2->fabric_1_2;
xp_4_1->fabric_4_1;
xp_5_1->fabric_5_1;
fabric_1_2->me_1;
fabric_4_1->me_4;
fabric_5_1->me_5;
pg_1_2->me_1;
pg_4_1->me_4;
pg_4_2->me_4;
pg_5_1->me_5;
t3TTP_1_1->me_1;
t3TTP_5_2->me_5;
vc3TTP_1_2->me_1;
vc3TTP_5_1->me_5;
prTTP_1_2->me_1;
prTTP_4_1->me_4;
prTTP_4_2->me_4;
prTTP_5_1->me_5;
msTTP_1_2->me_1;
msTTP_4_1->me_4;
msTTP_4_2->me_4;
msTTP_5_1->me_5;
rsTTP_1_2->me_1;
rsTTP_3_1->me_3;
rsTTP_3_2->me_3;
rsTTP_4_1->me_4;
rsTTP_4_2->me_4;
rsTTP_5_1->me_5;
spiTTP_1_2->me_1;
spiTTP_2_1->me_2;
spiTTP_2_2->me_2;
spiTTP_3_1->me_3;
spiTTP_3_2->me_3;
spiTTP_4_1->me_4;
spiTTP_4_2->me_4;
spiTTP_5_1->me_5;
}
subgraph connectedBy {
vc3TTP_1_2->fabric_1_2;
au3CTP_1_2->fabric_1_2;
au3CTP_4_1->fabric_4_1;
au3CTP_4_2->fabric_4_1;
vc3TTP_5_1->fabric_5_1;
au3CTP_5_1->fabric_5_1;
prTTP_1_2->pg_1_2;
prTTP_4_1->pg_4_1;
prTTP_4_2->pg_4_2;
prTTP_5_1->pg_5_1;
prCTP_1_2->pg_1_2;
prCTP_4_1->pg_4_1;
prCTP_4_2->pg_4_2;
prCTP_5_1->pg_5_1;
}
subgraph crossConnection {
edge[style=dotted,dir=none];
vc3TTP_1_2->xp_1_2->au3CTP_1_2;
prTTP_1_2->pu_1_2->prCTP_1_2;
prTTP_4_1->pu_4_1->prCTP_4_1;
au3CTP_4_1->xp_4_1->au3CTP_4_2;
prTTP_4_2->pu_4_2->prCTP_4_2;
prTTP_5_1->pu_5_1->prCTP_5_1;
vc3TTP_5_1->xp_5_1->au3CTP_5_1;
}
subgraph bindingConnection {
edge[style=bold,dir=none,weight=100];
ds3CTP_1_1->ds3CTP_1_2;
vc3TTP_1_2->au3CTP_1_2;
prTTP_1_2->prCTP_1_2;
msTTP_1_2->msCTP_1_2;
rsTTP_1_2->rsCTP_1_2;
rsCTP_2_1->rsCTP_2_2;
rsTTP_3_1->rsCTP_3_1;
msCTP_3_1->msCTP_3_2;
rsTTP_3_2->rsCTP_3_2;
prTTP_4_1->prCTP_4_1;
msTTP_4_1->msCTP_4_1;
rsTTP_4_1->rsCTP_4_1;
au3CTP_4_1->au3CTP_4_2;
prTTP_4_2->prCTP_4_2;
msTTP_4_2->msCTP_4_2;
rsTTP_4_2->rsCTP_4_2;
prTTP_5_1->prCTP_5_1;
msTTP_5_1->msCTP_5_1;
rsTTP_5_1->rsCTP_5_1;
ds3CTP_5_1->ds3CTP_5_2;
vc3TTP_5_1->au3CTP_5_1;
}
}Copyright © 1996-2004 AT&T. All rights reserved.
