半透明カラー
この例では、ノード fillcolor とグラフの bgcolor に半透明のカラーを使用する方法を示します。
ノード fillcolor とグラフ bgcolor はどちらもアルファ/透明度のチャンネルが設定されています。

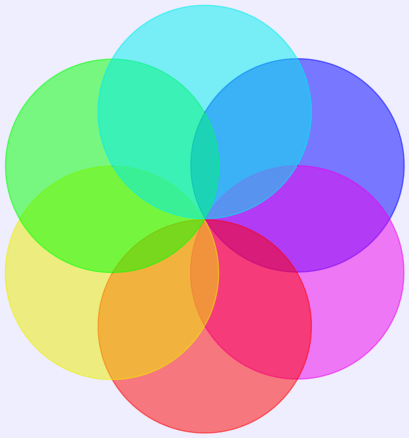

グラフの背景は純粋な青ですが、若干の透明度があり、このページの白い背景に対して青みがかった色合いとして表示されます。
ノードは重なっている部分の方が緑が濃く、一部はピンクが透けて見えます。
[入力 .gv ファイル] [SVG] [ラスターイメージ]
transparency.gv.txt
graph Transparency {
layout=neato
start=11 // empiric value to set orientation
bgcolor="#0000ff11"
node [shape=circle width=2.22 label="" style=filled]
5 [color="#0000ff80"]
6 [color="#ee00ee80"]
1 [color="#ff000080"]
2 [color="#eeee0080"]
3 [color="#00ff0080"]
4 [color="#00eeee80"]
1 -- 2 -- 3 -- 4 -- 5 -- 6 -- 1
}© 2022 Costa Shulyupin, EPL でのライセンス
